No.1

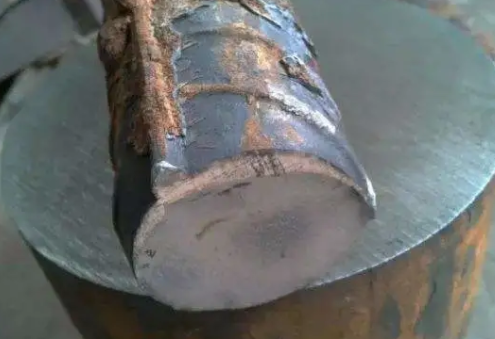

首先第一点需要对建筑植筋胶锚固的钢筋进行处理。钢筋锚固长度范围内的铁锈和油污应清除(新钢筋的青色氧化皮也应清除)，并打磨出金属光泽。在钢筋端部标出相应位置，并标出除锈清理的长度范围(该长度范围要求比要求锚固深度大5cm)。启动磨光机，用钢丝刷对除锈清洗长度范围内的钢筋表面打磨，使其具有金属光泽。除锈清洗后的钢筋放在干燥的地方，排列整齐。

No.2

为保证植筋胶冬季打胶正常，建议仓库温度不要低于10℃。因为温度过低，挤出性变差，容易造成A、B组份混合不均匀，从而产生不固化或局部不固化的现象。

No.3

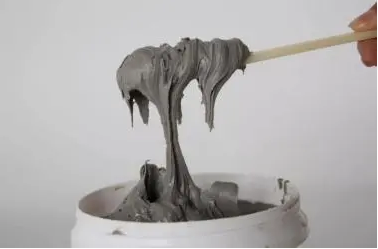

建筑植筋胶配制时，要严格参照相应的产品说明，按比例配制，搅拌均匀。配胶还是采用机械搅拌。搅拌机可以由电锤和搅拌齿组成。搅拌齿可用焊接在电锤钻头端部的十字形Ф14钢筋制成，也可用细钢筋手工搅拌。取一个干净的容器(塑料或金属盆，无油污、无水、无杂质)用称重衡器按配比混合，并用搅拌机搅拌5 ~ 10分钟左右，直至A、B成分混合均匀。搅拌时最佳的搅拌方式是向同一方向搅拌，尽量避免混入空气形成气泡。

No.4

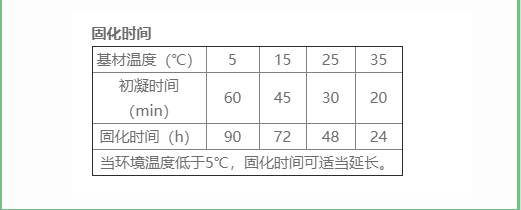

植筋胶常规固化时间表

由于冬季气温寒冷，在使用植筋胶时，尽量做到现配现用。每次配胶的用量不应超过5公斤。常规型环氧树脂胶的固化温度一般在5℃-35℃之间，低于此温度区间时，环氧树脂胶会变稠，结晶的现象出现。此时，如果将建筑钢筋胶的A、B成分放入温水锅中加热，会得到更好的使用效果。到了冬天，固化速度也会变的有些慢。如果短时间内要求承载，可以加热保温。
